基板設計 本社/技術部

プリント基板のトータル技術と環境に優しい設計技術

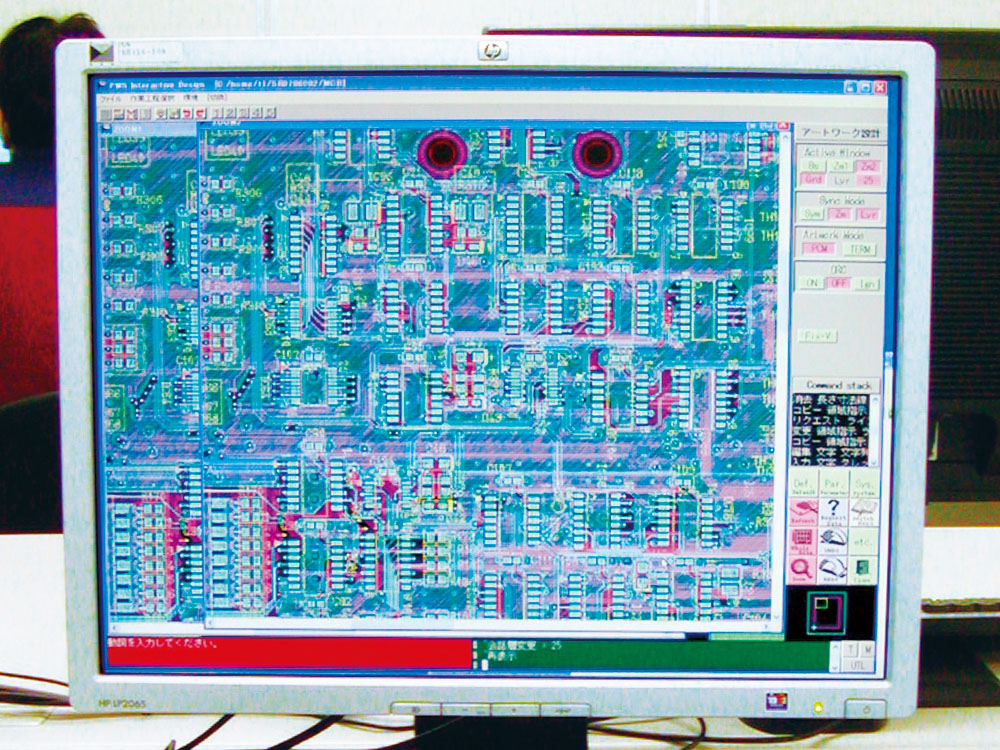

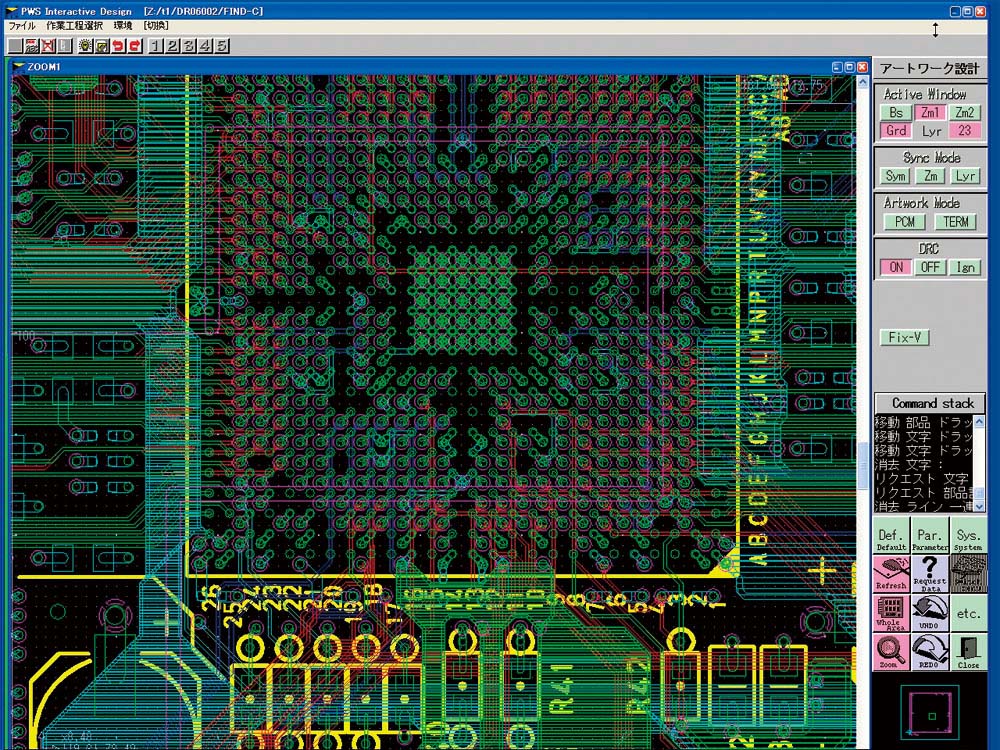

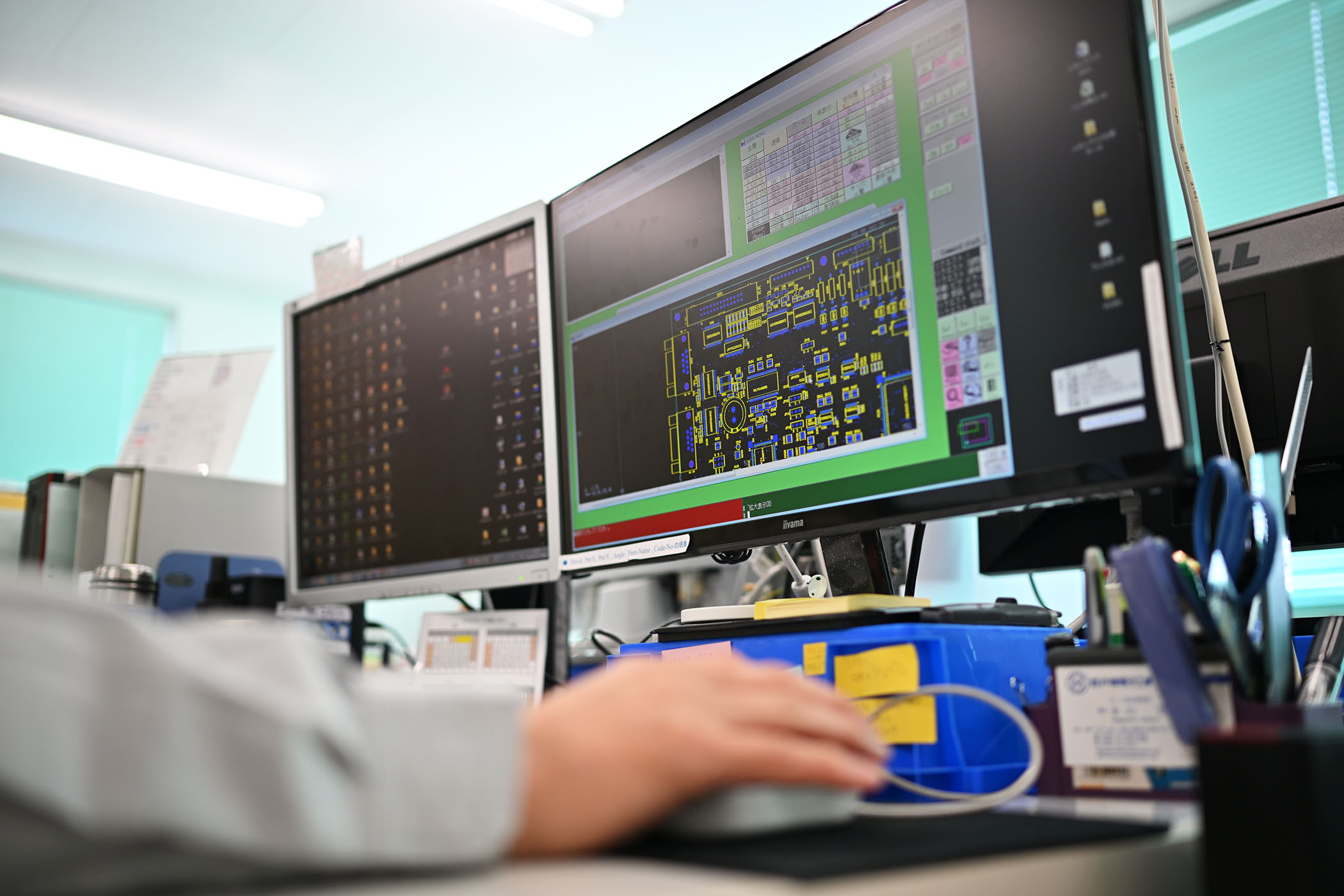

プリント配線板設計から部品実装、検査まで トータルで品質、納期対応いたします。 受注段階からものづくりを考慮した、製品を実現しています。 配置、配線は24時間体制で対応しております。

環境に優しい技術
■ 各種基板
- 片面から24層
- アルミ基板
- セラミック基板
- 特殊基板(内層厚500μ可)
- 銅箔100μの多層基板
■ 各種回路
- 電源基板
- 高周波回路
■ ノイズ解析

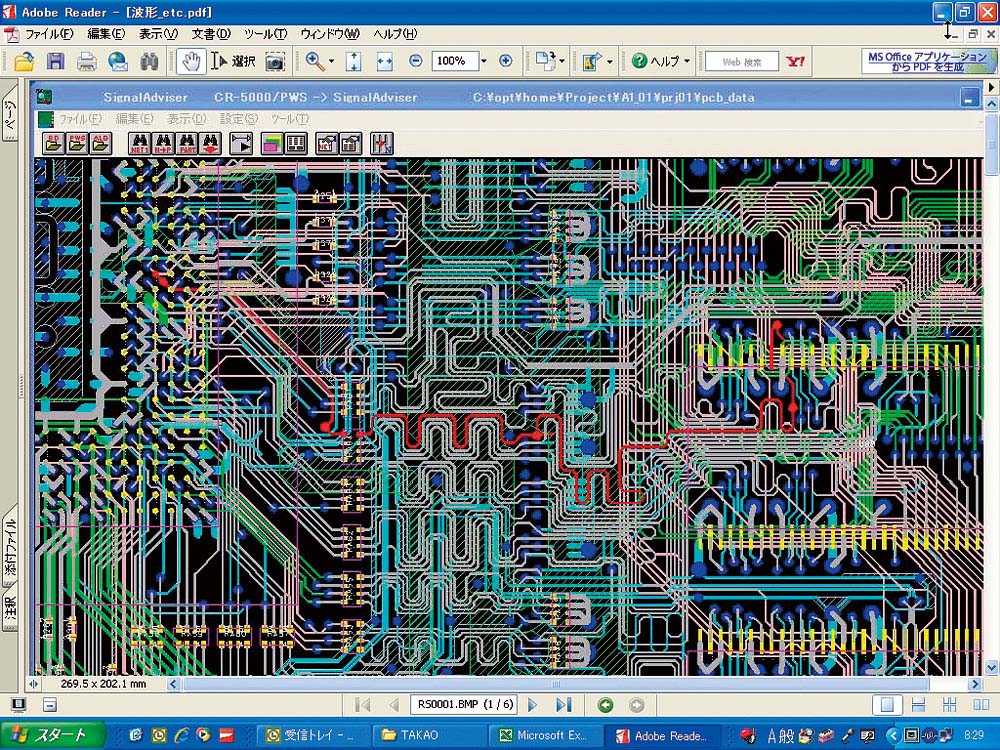

- インピーダンスコントロール、等長配線

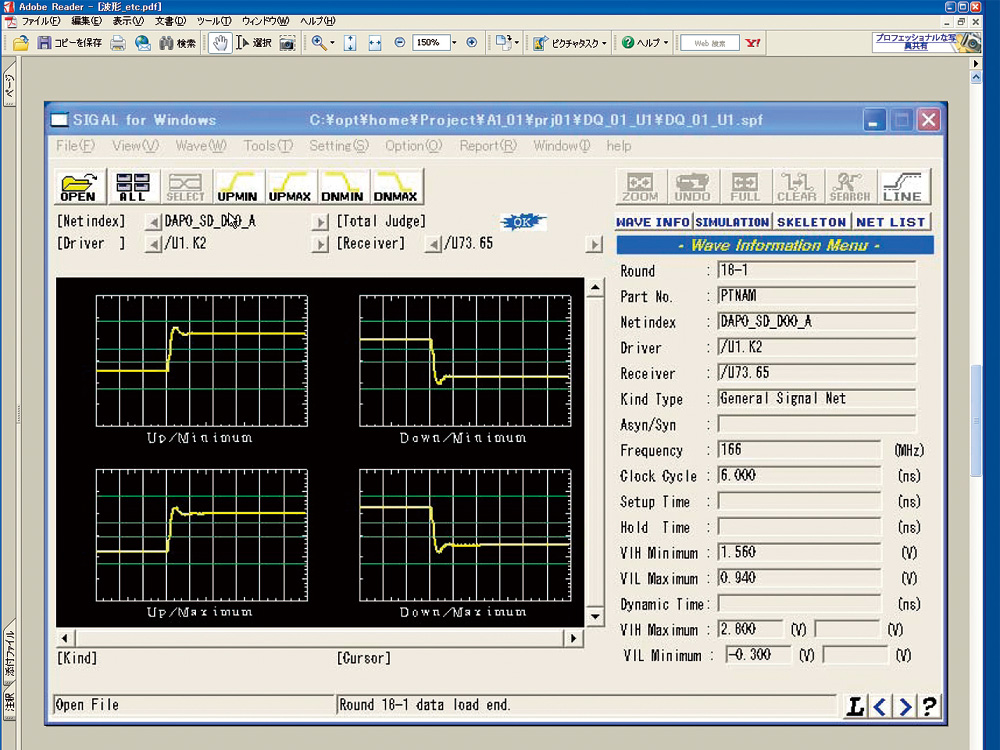

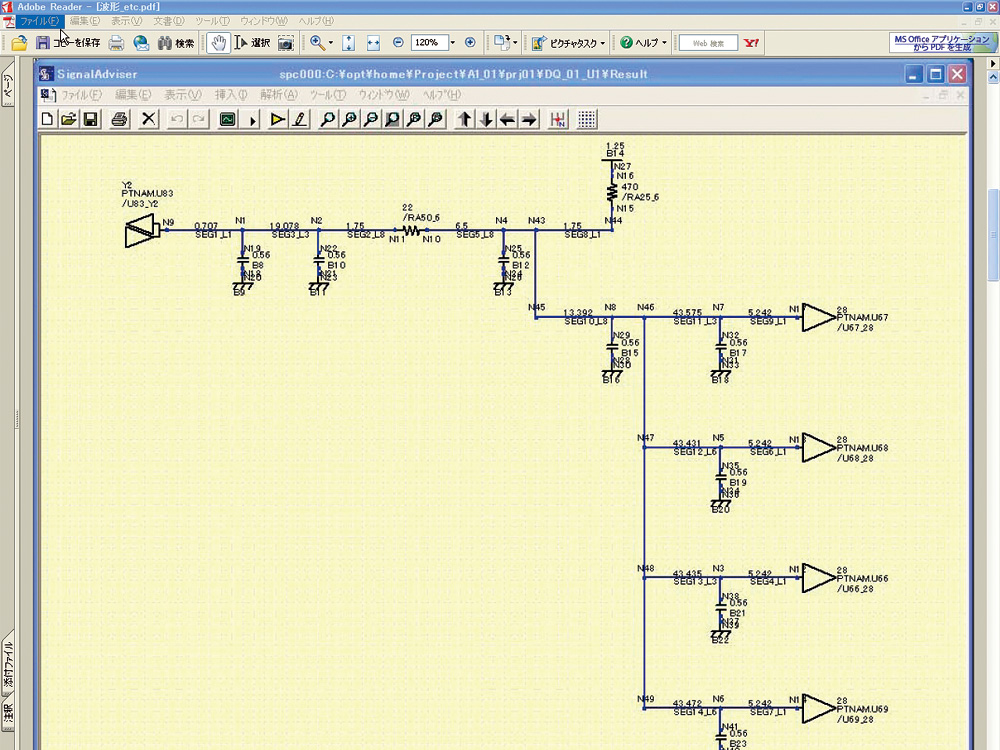

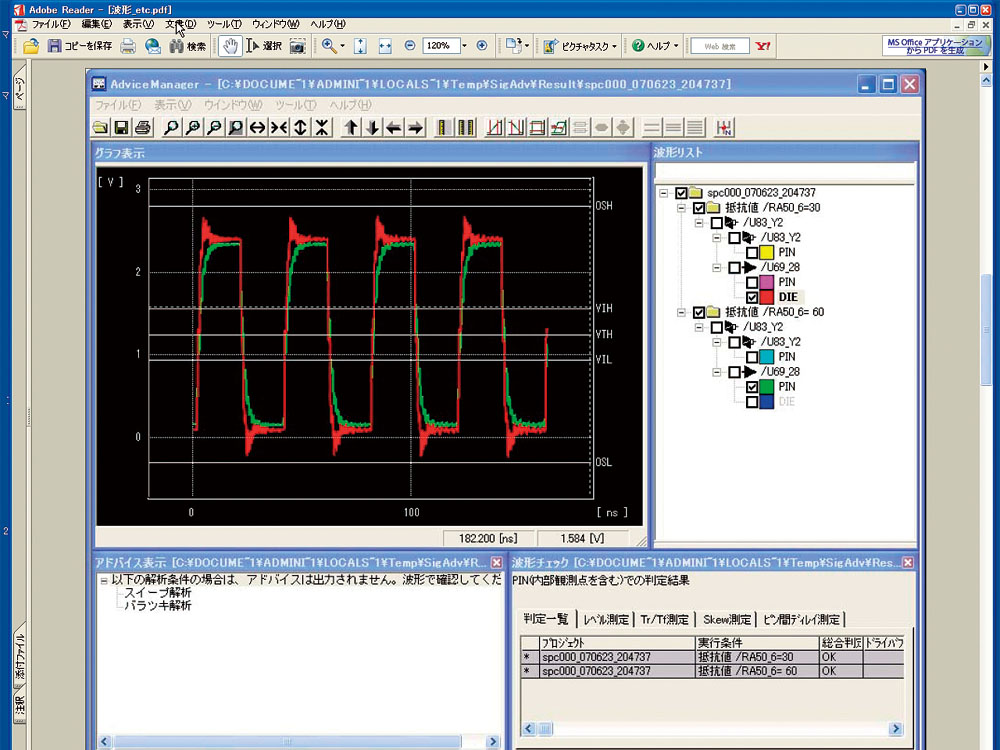

- 伝送線路解析
最先端の技術と設備、及び品質保証体制で時代をリードする!
設計実績
医療機器
通信機器
事務機器
車載関連機器
各種電源機器
各種アミューズメント機器
